碳纤维模具：精密加工、模具设计与质量控制

在碳纤维复合材料制造中，零件质量不仅仅取决于材料本身。模具几何形状、热行为、加工精度、密封性能和工艺控制都会影响最终部件。

对于汽车、交通运输、工业及其他先进复合材料应用，精密碳纤维模具为可重复制造提供了基础。从模具设计和CNC加工到试模和尺寸检测，每个阶段都必须与部件的材料体系和 production 要求相匹配。

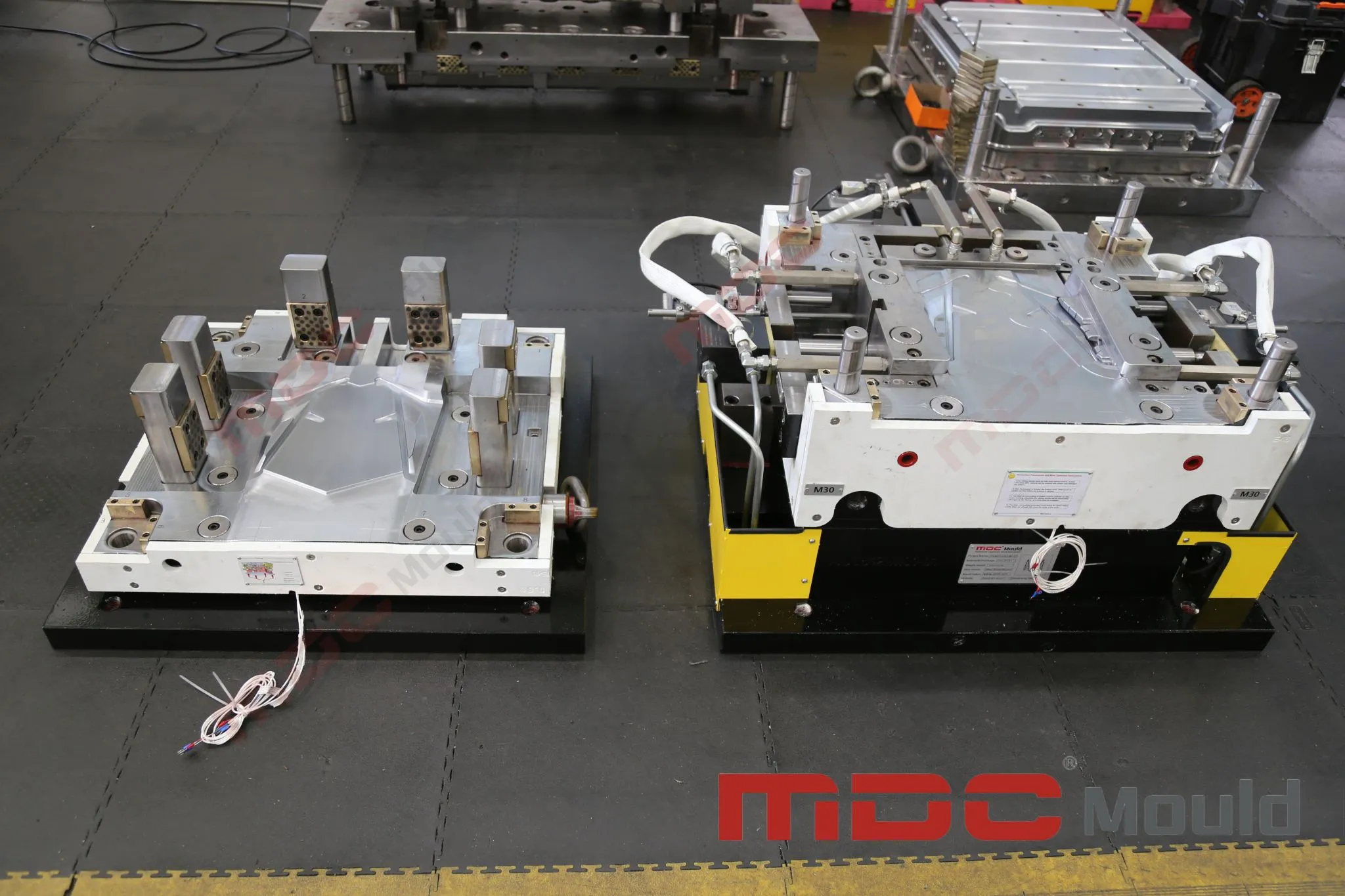

什么是碳纤维模具？

碳纤维模具是指用于制造碳纤维增强聚合物（CFRP）部件的模具及相关工装系统。根据应用不同，模具可支持预浸料成型、模压成型、树脂传递模塑或其他复合材料制造工艺。

与通用模具不同，碳纤维复合材料模具必须围绕特定的树脂体系、增强结构、固化或固结条件、零件几何形状和尺寸验收标准进行设计。

模具可能需要适应复杂的三维曲面、受控加热、真空密封、精确的分型线和可重复的定位。当部件同时具有严格的尺寸公差和苛刻的表面质量或结构性能目标时，这些要求尤为重要。

对于采购碳纤维模具或复合材料工装解决方案的制造商而言，关键问题不仅仅是模具能否复现名义几何形状，而是模具能否支持所需的制造工艺，并在约定的验收标准内交付一致的零件。

为什么精度在碳纤维模具中至关重要

碳纤维复合材料零件可能对温度变化、材料铺放、树脂行为、固结和冷却条件敏感。模具误差或工艺波动可能导致尺寸偏差、表面缺陷、局部孔隙、飞边或零件间结果不一致。

精密模具通过控制影响制造的物理条件，有助于减少可避免的波动。然而，仅靠模具精度并不能保证最终零件的精度。材料性能、层压设计、工艺参数、固化行为和检测方法也必须加以考虑。

• 尺寸一致性： 精确的模具几何形状和稳定的定位特征有助于在批量生产中保持关键尺寸。
• 表面质量： 适当的加工和精加工支持所需的表面轮廓和外观。
• 工艺稳定性： 合适的热、密封和排气布置有助于维持预期的成型条件。
• 生产可重复性： 模具检测和工艺验证有助于在批量生产前识别波动来源。
• 质量验证： 明确的检测标准将模具制造结果与客户要求联系起来。

大成碳纤维模具工程与加工矩阵

有效的碳纤维模具将每个制造挑战与具体的工程应对措施和可测量的验证方法联系起来。以下矩阵总结了模具开发过程中应评估的主要因素。

这些工程措施应根据项目要求进行选择。具体的加工公差、温度均匀性限值、密封配置和检测交付物应依据批准的图纸、工艺规范和质量计划予以确认。

面向复杂复合材料模具型面的精密CNC加工

碳纤维部件通常具有复合曲面、深型面、安装界面、加强筋和其他几何要求高的特征。加工相应的模具型面需要一种考虑可达性、刚性、刀具偏转、表面光洁度和尺寸检测的加工策略。

五轴CNC加工有助于从多个方向接近复杂曲面，同时在适用应用中减少重复装夹的需要。实际效益取决于部件几何形状、加工策略、机床配置和检测要求。

大成拥有FIDIA五轴CNC加工能力，可用于大型复杂模具制造。这一能力可适用于需要精心控制表面几何形状和协调加工操作的复合材料模具项目。

合理的加工方案应区分名义CAD几何形状、加工后的模具几何形状和最终成型零件尺寸。这些是相关但独立的质量考量。

加工后应检查什么？

• 关键尺寸和几何基准。
• 表面轮廓和光洁度要求。
• 分型线对齐和止口区域。
• 安装界面和定位特征。
• 检测点和装配界面的可达性。

当项目要求特定公差时，该公差应分配给相关特征，并使用约定的测量方法进行验证。单一的加工精度数值不应被视为成品复合材料零件尺寸精度的保证。

热管理与尺寸稳定性

当碳纤维模具与热固性预浸料或其他温度敏感复合材料体系配合使用时，温度管理是关键考量因素。模具温度影响树脂粘度、固化行为、固结和冷却过程中的尺寸变化。

如果温度分布不适合所选工艺，所得部件可能表现出固化行为不一致、残余应力、表面缺陷或尺寸变化。合适的解决方案取决于材料体系和生产周期。

模具设计如何支持温度控制

• 加热系统布局： 布置加热元件或热流体通道，以适应模具几何形状和所需工作条件。
• 热响应： 考虑模具质量、材料导热性、升温速率以及在目标温度下稳定所需的时间。
• 传感器布置： 确定能代表模具重要区域的测量位置，而不是依赖单一读数。
• 工艺验证： 在指定工作条件下确认温度分布，并评估其对成型零件质量的影响。
• 尺寸补偿： 在确定目标几何形状时，考虑模具膨胀和复合材料收缩的综合影响。

温度限值应根据树脂供应商的建议、工艺要求和项目验证数据来确定。所声明的温度均匀性数值只有在测量位置、工作条件和验收标准明确时才有意义。

分型线精度、排气与真空密封

分型线设计和密封要求因碳纤维成型工艺而异。预浸料成型、模压成型和高压树脂传递模塑不一定使用相同的密封布置或处于相同的压力条件下运行。

因此，模具解决方案必须围绕实际工艺进行开发，而不是将一种通用的密封设计应用于所有碳纤维部件。

常见工程考量

• 分型线接触： 确保止口面按照规定的接触和飞边控制要求进行设计和制造。
• 真空密封： 在需要真空工艺时，设计合适的密封特征并确认其与工作条件的兼容性。
• 排气： 在需要时提供适当的排气路径，同时不损害所需的表面光洁度或密封性能。
• 树脂流动控制： 对于涉及树脂注射或流动的工艺，考虑型腔、浇口布置、排气口与预期填充行为之间的关系。
• 维护可达性： 确保密封件和其他易损特征能够按照生产计划进行检查和维护。

在模具验证过程中，应依据所选工艺规范检查密封性能、分型线状况和成型零件质量。任何数值间隙、止口公差或真空验收限值都应针对具体模具和工艺予以规定。

从模具制造到试模

精密加工只是模具生命周期中的一个阶段。在碳纤维模具放行投产之前，制造团队和客户可能需要审查模具尺寸、功能界面、工艺准备情况和试模结果。

结构化的验证流程有助于区分模具问题与材料或工艺问题。例如，成型零件的尺寸偏差可能源于模具几何形状、热膨胀、层压板行为、固化条件或多个因素的相互作用。

实用的模具验证顺序

1. 图纸和规范审查： 确认最新的CAD模型、图纸、材料要求、关键尺寸和验收标准。
2. 模具检测： 测量相关模具特征，并验证界面、定位点、分型线和其他规定特性。
3. 设备和工艺审查： 检查预期的压机、加热系统、真空布置或其他工艺设备是否适合该项目。
4. 试模： 在项目范围内时，在记录条件下进行试模。
5. 部件检测： 测量选定或规定的零件特性，并将结果与批准的图纸进行比较。
6. 纠正措施： 调查偏差，确定其来源于模具、材料还是工艺，并实施约定的调整。
7. 生产放行： 确认已满足约定的验收标准和所需文件。

试模应被视为一项验证活动，而不仅仅是证明模具能够闭合和产出零件的演示。其目的是在规定条件下评估模具、材料和工艺之间的关系。

碳纤维模具的CMM测量与3D检测

尺寸检测为模具或成型部件满足规定要求提供了证据。合适的测量方法取决于零件尺寸、几何形状、公差、材料行为和检测计划。

坐标测量机（CMM）可用于测量规定的尺寸和几何特征。3D扫描可通过将采集的几何形状与批准的CAD参考进行比对，支持复杂曲面的评估。根据应用不同，这些方法可能相互补充而非相互替代。

选择合适的检测方法

• 关键尺寸： 对规定尺寸、基准和几何公差使用合适的测量方法。
• 复杂曲面： 当需要更广泛的表面比对且该方法适合部件时，考虑使用3D扫描。
• CAD比对： 在评估偏差图之前，定义对齐参考、坐标系、滤波和报告惯例。
• 首件检测： 遵循客户规定的首件检测要求和报告格式。
• 可追溯性： 记录图纸版本、检测条件、测量设备和相关验收标准。

3D彩色图或点云比对可使表面偏差更易于解读，但其有用性取决于合适的测量过程以及与参考模型的正确对齐。报告应明确标识被测对象和用于验收的标准。

CMM测量、3D扫描和首件文档应在项目报价期间予以确认。除非供货范围明确说明，否则不应假定每份模具订单都包含这些内容。

如何评估碳纤维模具制造商

选择碳纤维模具制造商需要评估工程能力、制造资源、质量体系和项目沟通。供应商的设备清单有用，但仅凭其本身并不能证明供应商能满足特定部件的要求。

采购方应依据实际零件几何形状、模具尺寸、成型工艺、尺寸要求 and 生产计划来评估制造商的能力。

关键供应商评估标准

• 工程能力： 团队能否在模具设计最终确定之前审查零件几何形状、材料体系、成型工艺和关键尺寸？
• 加工资源： 可用的CNC机床、加工范围、工装夹具和加工策略是否适合拟议的模具？
• 模具材料和热设计： 制造商能否解释所选材料、加热方法和尺寸补偿策略？
• 检测能力： 关键尺寸是否能用适当的设备和有记录的方法进行测量？
• 试模和验证范围： 试模、工艺调整和部件检测是包含在内、可选还是由另一方处理？
• 项目文档： 图纸、版本、检测报告和验收标准是否在整个制造过程中得到控制？
• 生产支持： 当验证发现偏差时，供应商能否支持约定的纠正措施和模具变更？

大成的FIDIA五轴CNC加工能力支持大型复杂模具的制造。对于任何具体的碳纤维模具项目，合适的机床、工装配置、检测方法和验证范围应依据客户的技术要求进行审查。

碳纤维模具询价（RFQ）应包含哪些内容

完整的报价请求（RFQ）有助于模具制造商评估技术可行性、界定供货范围并准备更准确的报价。缺少材料或工艺信息可能导致影响模具设计、交期和成本的假设。

为帮助大成评估碳纤维模具项目，采购方应在可获得的情况下准备以下信息：

• 3D CAD模型和2D图纸： 包含最新版本，并标明关键尺寸、基准和几何公差。
• 零件材料： 说明碳纤维增强材料、树脂体系、预浸料或其他材料形式（如适用）。
• 成型工艺： 指明预期工艺，如预浸料成型、模压成型或HP-RTM。
• 工作条件： 提供所需的加工温度、压力、真空条件和周期信息（如已确定）。
• 生产要求： 说明目标年产量、预期模具寿命、周期时间目标和预期生产环境。
• 表面要求： 定义所需的光洁度、外观等级和任何后处理预期。
• 设备限制： 说明压机尺寸、可用吨位、开档、加热接口和其他设备限制。
• 检测与验收： 确定所需的尺寸报告、CMM测量、3D扫描、首件文档或其他客户特定交付物。
• 项目进度： 提供目标设计批准、模具完成、试模和生产放行日期。

凭借这些输入，大成可以审查项目要求，并确定哪些模具设计、加工和验证安排是合适的。

关于碳纤维模具的常见问题

什么是碳纤维模具？

碳纤维模具是指用于制造碳纤维复合材料部件的模具及相关工装系统。模具要求取决于材料、制造工艺、部件几何形状和规定的生产公差。

为什么精密加工对碳纤维模具很重要？

精密加工有助于控制模具几何形状、表面轮廓、分型线对齐和关键界面。这些因素支持可重复生产，尽管最终零件精度还取决于材料行为和工艺控制。

五轴CNC加工能保证高精度复合材料零件吗？

不能。五轴CNC加工可以改善对复杂曲面的可达性并减少某些装夹相关误差，但成品零件精度还取决于模具设计、材料行为、热条件、成型参数和检测。

温度如何影响碳纤维复合材料模具？

温度影响树脂固化、材料流动、热膨胀和冷却过程中的尺寸变化。加热和温度控制策略应针对所选材料体系和成型工艺进行开发。

碳纤维模具质量如何验证？

验证可能包括尺寸检测、关键表面检查、分型线评估、功能测试和试模。当项目检测计划规定时，可使用CMM测量或3D扫描。

大成能否支持大型复杂模具制造？

大成拥有用于大型复杂模具制造的FIDIA五轴CNC加工能力。具体碳纤维模具项目的可行性应基于模具尺寸、重量、材料、加工要求和验证范围予以确认。

申请碳纤维模具报价时应发送什么？

提供最新的3D CAD模型、2D图纸、复合材料规格、成型工艺、目标产量、关键公差、表面要求和检测预期。设备限制和目标项目进度也很有用。

与大成合作开展您的碳纤维模具项目

可靠的碳纤维模具结合了工程设计、适当的加工方法、针对特定工艺的热和密封解决方案以及有记录的质量验证。这些要素中的每一项都应结合实际部件及其生产要求加以考虑。

大成通过工程协调和FIDIA五轴CNC加工能力支持工业模具制造。如果您正在开发新的碳纤维复合材料部件，或为现有生产项目评估模具，请分享您的图纸和工艺要求，以便进行项目特定审查。
