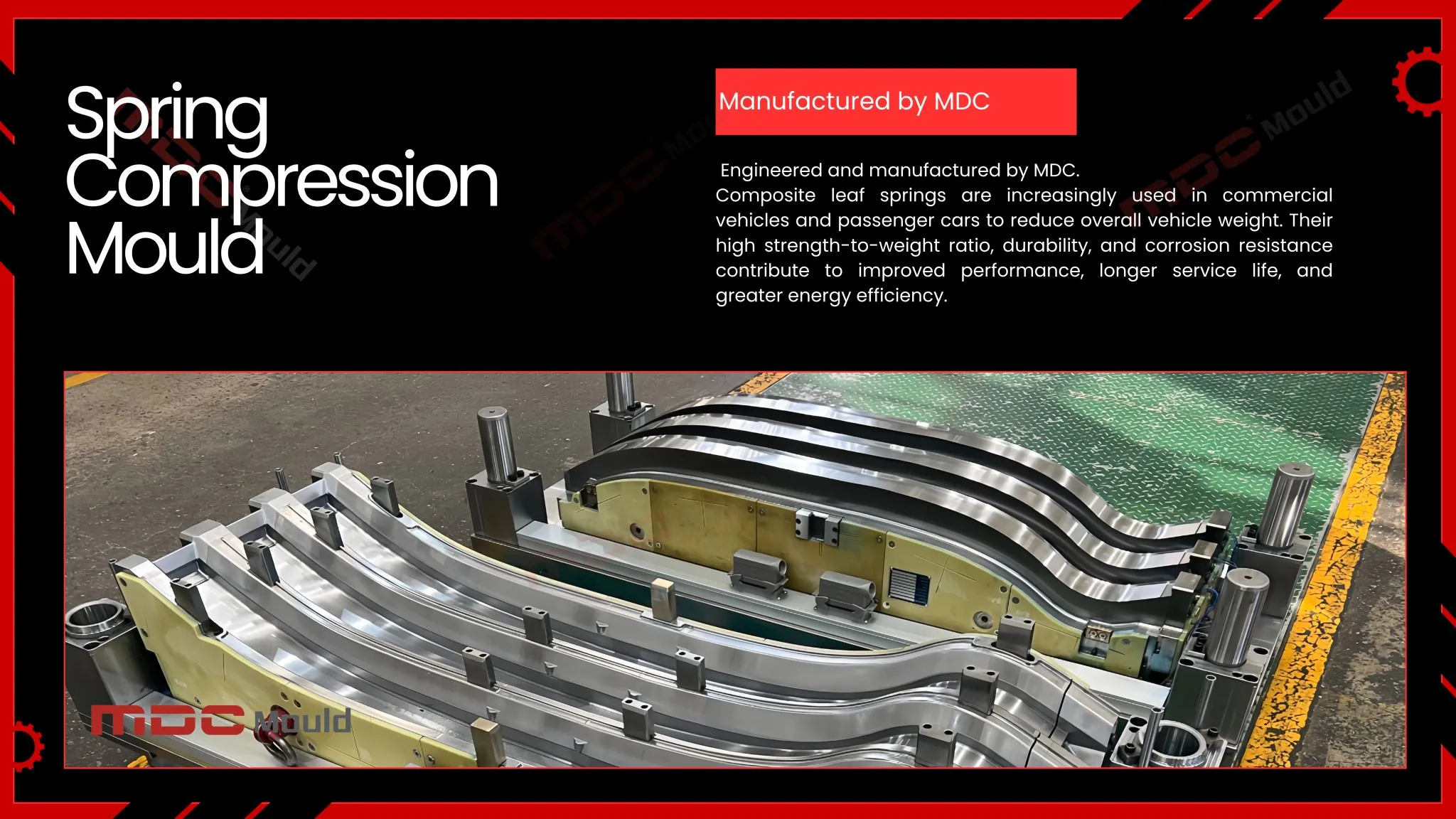

复合材料板簧模具：面向轻量化汽车应用的精密模压模具解决方案

什么是复合材料板簧？

复合材料板簧是一种由纤维增强复合材料制成的悬挂部件，而非传统的弹簧钢。根据应用需求，增强材料可选用玻璃纤维、碳纤维或混杂纤维体系，并结合环氧树脂、乙烯基酯树脂或聚酯树脂等热固性树脂基体。

与传统的多片钢制板簧不同，复合材料板簧通常通过模压成型或其他复合成型工艺制作为单片式结构。这种一体化设计在减轻部件重量的同时，保持了优异的刚度、抗疲劳性和长期耐久性。

复合材料板簧越来越多地被应用于电动汽车、商用卡车、客车、皮卡、农业机械、军用车辆和高性能运输系统中，因为轻量化设计直接有助于提高燃油效率或延长电池续航里程。

为什么复合材料板簧正在取代钢制板簧

车辆制造商一直在寻找在不影响安全性或耐久性的前提下减轻重量的解决方案。与传统钢制板簧相比，复合材料板簧具有多项显著优势，使其成为现代轻量化车辆平台的理想选择。

对于电动汽车而言，减轻悬挂重量直接有助于提高能源效率和延长续航里程。对于商用卡车和客车，更轻的悬挂系统可增加有效载荷能力，同时降低运营成本。

高质量复合材料板簧模具的重要性

复合材料板簧的质量不仅取决于材料体系，还取决于模具的工程品质。在模压成型过程中，模具控制着纤维定位、树脂流动、固化温度、压力分布和最终的尺寸精度。

即使是优质的复合材料也无法弥补模具设计不当带来的问题。加热不均匀、刚性不足或型腔精度不佳可能导致厚度不均、内部孔隙、纤维扭曲、残余应力或产品过早失效。

一个精密工程的复合材料板簧模具有助于制造商在整个批量生产过程中实现稳定的生产、高可重复性、降低废品率和一致的力学性能。

复合材料板簧的模压成型工艺

模压成型是复合材料板簧最广泛采用的制造方法之一，因为它兼具优异的尺寸精度和高生产效率。该工艺使增强复合材料在受控的温度和压力下固化，生产出具有出色力学性能的结构部件。

在整个成型周期中，稳定的温度控制、均衡的压力分布和精确的模具合模对于确保一致的产品质量和长期生产可靠性至关重要。

复合材料板簧模具设计原则

设计高性能的复合材料板簧模具远不止于制作出正确的型腔形状。模具必须在整个模压成型周期中控制纤维压实、树脂流动、温度分布、压力传递和尺寸稳定性。每一个工程决策都会直接影响产品性能、制造效率和模具寿命。

由于复合材料板簧是结构安全部件，制造商对每个生产周期的可重复性要求极高。一个设计合理的模具可确保每片板簧都能满足厚度、弧度、刚度和疲劳性能的严格要求。

优化的型腔几何形状

模具型腔决定了复合材料板簧的最终轮廓。平滑的过渡、准确的圆角半径和精心设计的厚度变化有助于确保模压过程中材料流动均匀，同时最大限度地减少固化后的内应力集中。

均衡的压力分布

在模压成型过程中，压力必须均匀地传递到整个层压板上。压力不均可能导致富树脂区、干纤维区、厚度不一致以及局部力学强度下降。合理的模具结构和压机对中有助于在整个固化周期中保持稳定的压力。

结构刚性

复合材料板簧模具在生产过程中承受巨大的合模力。刚性足够的模具结构可最大限度地减少载荷下的变形，保持型腔精度，并提高长期生产一致性。对于大型模具，通常在设计阶段进行结构分析，以在不增加不必要重量的前提下优化刚度。

热膨胀补偿

反复加热和冷却会导致每个模具发生膨胀和收缩。工程师必须考虑模具材料和复合材料层压板的热膨胀特性，以在长批量生产中保持尺寸精度。

均匀树脂固化的加热系统设计

温度控制是影响复合材料板簧质量的最关键因素之一。加热系统必须在整个模具表面提供稳定的热能，使层压板的每一部分都在几乎相同的条件下固化。

如果模具的某一区域比另一区域更早达到固化温度，树脂可能提前凝胶，限制材料流动并产生残余应力。这些应力会降低疲劳寿命并在脱模后引起尺寸变化。

根据客户要求和生产能力，复合材料板簧模具可使用电热棒、加热板、导热油循环或其他受控加热系统。无论采用何种方法，目标都是相同的：保持稳定且均匀的模具温度。

长期生产的模具钢材选择

模具钢材的选择直接影响模具的耐用性、加工精度、维护频率和生产成本。最佳材料取决于生产批量、模具尺寸、固化温度和客户的品质要求。

除了选择合适的钢材牌号外，适当的热处理对于实现稳定的硬度、最大限度地减少变形以及在反复热循环下延长模具使用寿命至关重要。

精密加工和表面精整

复合材料板簧模具的加工质量决定了其尺寸精度、型腔一致性和生产可重复性。现代CNC加工技术使制造商能够生产复杂的模具几何形状，同时在整个型腔中保持严格的公差。

在粗加工之后，进行精密铣削、电火花加工、磨削和手工修配以达到所需的精度。然后根据产品要求进行表面抛光，以改善部件外观并促进顺畅脱模。

高质量的表面精整可带来多项生产优势：

• 更低的脱模阻力
• 降低表面缺陷的风险
• 改善树脂流动特性
• 提升成品部件的外观
• 在连续生产中减少模具磨损

常见制造挑战及工程解决方案

尽管复合材料板簧制造已日趋成熟，但仍存在一些技术挑战。识别生产问题的根本原因有助于工程师提高工艺稳定性，同时减少废品和维护成本。

在模具设计阶段解决这些挑战远比在生产开始后纠正缺陷更为有效。合理的工程、精密加工和受控的成型参数相结合，为可靠的大批量制造提供了基础。

复合材料板簧模具的应用

随着车辆制造商持续追求轻量化工程和更高的能源效率，复合材料板簧正被应用于越来越广泛的运输领域。与传统钢制悬挂系统相比，复合材料板簧在保持优异结构性能、抗疲劳性和长期耐久性的同时，实现了显著的减重效果。

精密复合材料板簧模具使制造商能够生产出力学性能一致、尺寸精确且生产可重复性可靠的悬挂部件。如今，这些模具被广泛应用于传统和新能源汽车制造中。

商用卡车

商用车辆需要能够在严苛路况下承载重物的悬挂系统。复合材料板簧有助于在不牺牲承载能力的前提下减轻车辆重量，提高燃油效率和增加有效载荷。

• 重型卡车
• 轻型商用车
• 物流运输车辆
• 市政服务卡车

乘用车辆

乘用车制造商正越来越多地用复合材料替代钢制悬挂部件，以降低车辆质量并提高行驶效率。更低的簧下质量也有助于改善驾乘舒适性和车辆操控性。

• 轿车
• SUV
• 皮卡
• 性能车辆

电动汽车（EV）

电动汽车每减轻一公斤重量都有助于提高能源效率和延长续航里程。复合材料板簧在保持长期运行所需结构可靠性的同时，支持轻量化车辆架构。

• 纯电动汽车
• 电动配送货车
• 电动客车
• 商用电动车平台

特种车辆

复合材料悬挂技术也适用于农业机械、军用车辆、越野设备和特种运输系统，在这些应用中耐腐蚀性、耐久性和减重同样重要。

MDC如何制造复合材料板簧模具

制造高质量的复合材料板簧模具需要工程专业知识、精密加工和严格质量管理的结合。在MDC，每套模具的开发目标都是在数千个成型周期中提供稳定的生产、长使用寿命和一致的产品质量。

从初步设计评审到最终模具测试，每个阶段都遵循标准化的工程程序，以确保在严苛的生产环境中具有可靠的性能。

工程评估

每个项目都从详细分析客户的产品图纸、复合材料选型、生产批量和成型工艺开始。可制造性设计（DFM）评审有助于在制造启动前优化模具结构。

精密加工

采用先进的CNC加工中心制造高尺寸精度的模具部件。精密铣削、电火花加工、磨削和手工修配确保每个型腔都满足严格的工程要求。

加热系统集成

加热通道经过精心设计，以在模具表面实现均匀的温度分布。均衡的热性能可提高固化一致性，同时减少残余应力和尺寸变化。

装配和试模

在交付前，模具经过装配、检验和试模，以验证尺寸精度、产品外观和成型性能。任何必要的调整都在发运前完成，以帮助客户实现更快的生产启动。

贯穿制造全过程的质量控制

可靠的质量控制对于生产精密模压模具至关重要。在MDC，检验被整合到每个制造阶段，而非仅限于最终验收环节。

这种系统化的质量管理方法有助于降低生产风险、提高模具可靠性，并为客户提供在连续生产条件下性能稳定的模具。

为什么选择MDC制造复合材料板簧模具？

选择合适的模具制造商是任何复合材料板簧项目成功的关键因素。除了加工能力之外，一个经验丰富的模具合作伙伴还应了解复合材料、模压成型技术、模具耐久性以及结构性汽车部件相关的生产挑战。

凭借在模压模具和复合材料模具制造方面的丰富经验，MDC为全球客户提供定制化模具解决方案。每个项目的开发都仔细关注工程精度、生产效率和长期模具性能。

无论您是在为商用车开发轻量化悬挂系统，还是为乘用车开发先进的复合材料部件，MDC都致力于提供精密的模具解决方案，帮助提高制造效率、产品一致性和长期生产可靠性。

为什么复合材料板簧是轻量化悬挂系统的未来

全球汽车行业正在经历一场由车辆电动化、更严格的排放法规和日益增长的轻量化工程需求所驱动的根本性变革。车辆每减轻一公斤重量都有助于改善燃油经济性、降低排放或延长续航里程。因此，制造商正在尽可能用先进复合材料取代传统的钢制部件。

在悬挂部件中，复合材料板簧是实现减重的最有效机会之一。与传统多片钢制板簧相比，复合材料设计结合了更低的重量与出色的抗疲劳性、耐腐蚀性和设计灵活性，使其对商用车和乘用车越来越具有吸引力。

这些优势使复合材料板簧特别适用于电动汽车、商用卡车、客车和特种车辆，在这些车辆中，轻量化设计直接改善了运营效率和有效载荷能力。

常见问题解答

什么是复合材料板簧模具？

复合材料板簧模具是一种精密模压模具，用于在受控温度和压力下制造纤维增强复合材料板簧。它决定了最终悬挂部件的形状、厚度、尺寸精度和力学一致性。

复合材料板簧使用哪些材料制造？

复合材料板簧通常使用玻璃纤维、碳纤维或混杂纤维增强材料，结合环氧树脂、乙烯基酯树脂或聚酯树脂等热固性树脂体系生产。

为什么复合材料板簧采用模压成型？

模压成型具有优异的纤维压实效果、高尺寸精度、短生产周期和一致的产品质量，使其成为结构复合材料悬挂部件最高效的制造方法之一。

模具质量如何影响板簧性能？

精密模具可确保均匀的压力、平衡的固化温度、准确的层压板厚度和一致的纤维分布。这些因素直接影响疲劳寿命、承载能力、尺寸稳定性和长期可靠性。

复合材料板簧模具常用哪些模具钢材？

P20、718、H13和S136模具钢材被广泛使用，具体选择取决于生产批量、固化温度、抛光要求和预期的模具使用寿命。

哪些行业使用复合材料板簧模具？

复合材料板簧模具广泛应用于商用车、乘用车、电动汽车、客车、农业机械、军用车辆和特种运输设备。

复合材料板簧模具可以定制吗？

可以。每套模具都可根据客户的产品几何形状、复合材料、生产能力、压机规格和质量要求进行定制。

为什么选择MDC制造复合材料板簧模具？

MDC将工程专业知识、精密CNC加工、优化的加热系统设计、严格的质量控制和丰富的模压模具制造经验相结合，为全球客户提供可靠的模具解决方案。

结论

随着车辆制造商持续追求轻量化工程、更高的能源效率和更好的耐久性，复合材料板簧正成为传统钢制悬挂系统越来越重要的替代方案。其卓越的强度重量比、耐腐蚀性、抗疲劳性能和设计灵活性，使其成为现代商用车、乘用车和电动汽车平台的理想解决方案。

从这些先进部件中获得一致的性能，不仅依赖于高质量的复合材料，还依赖于精密工程的模具。一个设计良好的复合材料板簧模具可确保在整个制造过程中实现均衡的压力分布、均匀的树脂固化、精确的尺寸控制和可靠的生产。

在MDC，我们致力于为复合材料板簧应用提供高性能的模压模具。从DFM分析和模具设计，到精密加工、装配、试模和技术支持，我们经验丰富的工程团队与客户紧密合作，开发能够提高生产效率、降低制造成本并支持长期产品质量的模具解决方案。

无论您是在为电动汽车开发下一代悬挂系统，还是为商用运输开发高强度复合材料部件，MDC都能提供专为精度、耐用性和可靠批量生产而设计的定制化模具解决方案。
