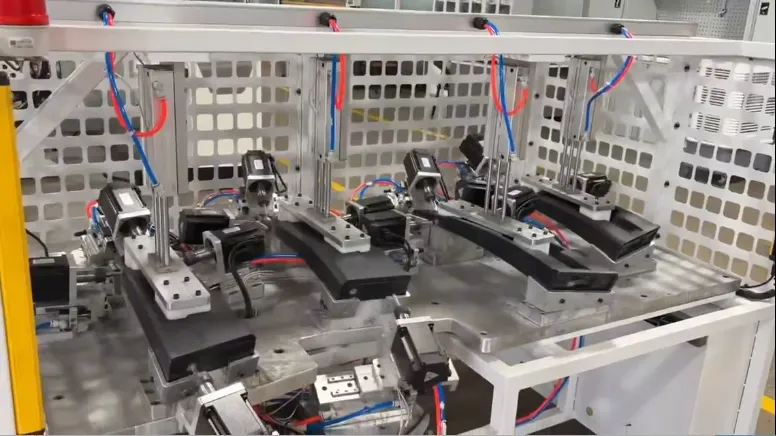

钻孔夹具如何支持精密模具制造

精密模具制造不仅仅是加工主型腔和型芯表面。根据模具设计，可能需要额外的孔和接口，用于安装、对齐、紧固、定位、起吊或辅助组件的安装。钻孔夹具通过帮助建立可重复的工件定位、稳定的夹紧以及在需要时受控的刀具引导来支持这些操作。对于 SMC、BMC、GMT、LFT 和碳纤维模具的制造商而言，当这些辅助工装方法针对具体操作进行选择时，它们有助于提高加工一致性。

在 大成模具，钻孔应放在模具制造和加工操作的更广泛背景下理解。夹具是用于特定任务的辅助工具；它不是模具制造商的主要产品或核心业务。

1. 为什么钻孔精度在模具制造中很重要

模具包含多个必须作为一个集成工具协同工作的特征。根据其设计，这些特征可能包括安装孔、对齐特征、螺纹接口、镶件位置、顶出相关组件以及其他加工细节。这些特征的位置或方向误差可能使装配复杂化，影响组件对齐或产生额外的修配工作。

后果取决于每个孔的功能。与机床接口不对齐的安装孔可能延误安装。与镶件或配合组件相关的孔可能影响装配配合。位置错误的特征如果在后续加工或模具装配后才被发现，还可能引入返工。

钻孔夹具可以通过定义组件的定位和夹持方式，帮助减少适当操作中的差异。然而，仅使用夹具并不能保证精度。结果还取决于加工设备、切削刀具、工件状态、夹具质量和检测方法。

• 可重复定位： 在工件与钻孔操作之间建立一致的关系。
• 稳定的工件夹持： 有助于防止刀具切入过程中不希望的移动。
• 受控的刀具引导： 在钻套或类似特征适用时支持钻头对齐。
• 装配一致性： 有助于保持孔与配合组件之间的预期关系。
• 工艺可重复性： 减少对反复人工测量和重新定位的依赖。

2. 钻孔夹具在模具制造流程中的位置

并非每个模具组件或每个孔都需要钻孔夹具。许多特征可以在合适的 CNC 设备上使用机床坐标系、工件测头、专用装夹或其他既定方法直接加工。当几何形状、生产顺序、重复装夹要求或加工配置使得额外的工作夹持或引导变得有用时，单独的夹具才有相关性。

选择应基于实际的加工问题。在良好控制的 CNC 装夹已足够的情况下添加夹具，可能增加装夹复杂性而没有提供有意义的益处。相反，当可重复的定位装置更为合适时，不合适的 manual 装夹可能产生不必要的差异。

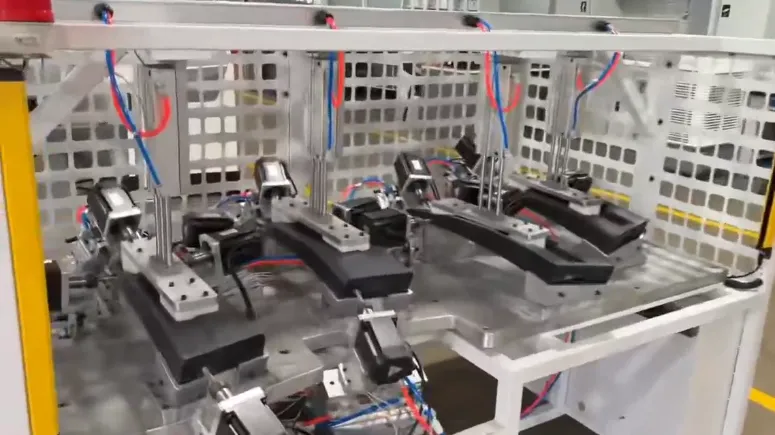

3. 定位销：建立可重复的工件位置

定位销建立参考点，帮助以可重复的方式定位组件。在钻孔装夹中，其有效性取决于定位装置、工件基准方案和所需孔坐标之间的关系。

3.1 从工程图纸开始

定位策略应源自组件图纸和所加工特征的功能。合适的基准方案标识用于建立工件位置的表面或特征。然后应布置定位销，以保持这些参考与孔系之间的预期关系。

仅因为易于接近而选择参考点可能产生尺寸误差。工件可能相对于所选参考一致定位，但最终孔可能不与预期装配基准对齐。

3.2 考虑装夹变化和组件几何形状

定位装置必须适应组件的实际几何形状和预期变化。过度限制的装置可能使装夹困难或阻止工件一致就位。约束不足的装置可能允许不希望的移动。

合适的解决方案取决于组件几何形状、制造公差、定位特征的数量以及零件的装夹和取出方式。

3.3 随时间检测定位特征

反复接触可能磨损定位特征或改变其配合。在定位至关重要的情况下，制造和维护计划应标识哪些特征需要检测以及如何评估磨损。

定位销材料、配合、硬度和表面处理应根据应用选择。这些参数应由工程要求定义，而不是假设每个钻孔装夹都相同。

4. 钻套：支持刀具对齐

钻套在需要额外引导的应用中为切削刀具提供引导面。它们可能有助于控制刀具相对于工件的进入，但它们并非钻孔操作的通用要求。

4.1 引导位置必须参考正确的基准系统

只有当钻套的位置相对于工件参考正确建立时，它才能支持预期的孔位。如果钻套本身位置错误，它可能持续将钻头引向不正确的位置。

因此，关键引导位置应针对批准的图纸或夹具规范进行检查。在多个孔必须保持定义关系的情况下，检测方法应评估相关孔系，而不是仅依赖单独的目视检查。

4.2 刀具间隙和钻套状态影响性能

钻头与钻套之间的间隙必须适合刀具和加工条件。过大的间隙可能降低预期的引导效果，而间隙不足可能导致干涉或不希望的摩擦。

设计还应考虑排屑、钻孔深度、刀具接近以及清洁或更换的可及性。在预期有磨损的情况下，可更换性可能是有用的维护考虑。

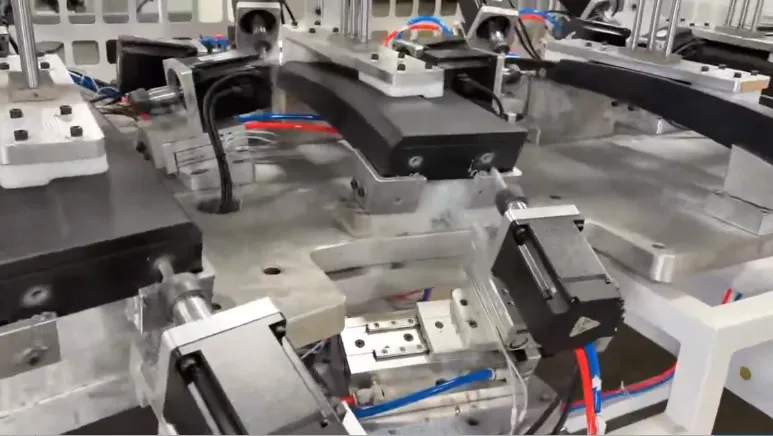

5. 夹具刚性和夹紧：减少工件移动

加工前正确定位并不能保证组件在切削载荷下保持位置。支撑不足、夹紧方向不合适或局部夹紧力过大可能导致移动、振动或变形。

5.1 在载荷施加处支撑组件

工件支撑应结合切削力和组件的结构刚度来考虑。薄壁或不规则组件可能需要特别关注，因为无支撑区域可能在夹紧或加工载荷下挠曲。

5.2 夹紧时不扰乱定位参考

夹紧机构应保持工件与其预期定位面之间的接触。力方向、接触面积和支撑位置应一并评估，以避免抬起、旋转或不可接受的变形。

5.3 保持加工和检测的可及性

夹具必须为切削刀具、操作员和排屑提供足够的间隙。它还应允许检测相关特征。稳定但阻碍加工路径或使清洁不切实际的装置可能引入其他生产问题。

因此，夹具刚性只是解决方案的一部分。稳定的工件夹持需要支撑几何形状、夹紧、机床设置和运行条件的正确组合。

6. 常见钻孔问题及其可能原因

如果加工孔未能满足图纸要求，调查应考虑整个加工系统。夹具可能对问题有影响，但原因也可能在于机床、切削刀具、工件变化或装夹程序。

这些检查旨在指导诊断，而非在没有证据的情况下确定根本原因。纠正措施应遵循尺寸检测、装夹评审以及必要时的受控加工试验。

7. 验证：将孔质量与模具装配联系起来

单独看起来可接受的孔，如果与配合组件或规定的基准系统不对齐，仍可能无法满足其功能目的。因此，验证应基于工程图纸以及每个特征在完整模具中的作用。

合适的检测设备和验收限值取决于组件尺寸、所需公差和特征几何形状。没有单一测量方法或通用精度值适用于每个模具组件。

8. 将辅助工件夹持整合到模具制造中

钻孔夹具的价值应结合完整的制造流程进行评估。在某些情况下，夹具可以减少重复装夹工作量或提高定位一致性。在其他情况下，直接 CNC 加工、测头测量或不同的工件夹持策略可能更为合适。

实际评估考虑：

• 特征功能： 孔是否与模具装配、安装、对齐或其他规定要求相关。
• 生产频率： 相同组件和孔系是否会反复加工。
• 机床能力： 机床是否能在其工作范围内接近所需特征。
• 装夹复杂性： 单独夹具是否比现有装夹提供有意义的优势。
• 检测要求： 加工特征将如何测量和验收。
• 维护： 定位或引导特征是否需要定期检测或更换。

对于复杂模具组件，加工计划还应考虑钻孔与铣削、深孔钻削、精加工和装配的关系。顺序必须适合几何形状和图纸要求；夹具不应被视为集成制造计划的替代品。

9. 大成模具：模具制造业务中的精密加工

大成模具 专注于压缩模具和复合材料工装的设计与制造。其工作涵盖涉及 SMC、BMC、GMT、LFT 和碳纤维复合材料等材料的应用，服务于汽车、电气、交通运输和卫浴等行业。

在这一业务中，钻孔和其他加工操作支持模具组件的生产以及装配和使用所需的特征。大成公布的设备信息包括 CNC 铣削和钻孔以及深孔钻床，以及其他模具制造设备。

钻孔夹具的相关性取决于具体的加工操作。目标是针对零件几何形状、所需公差和生产顺序选择合适的工艺和工件夹持方法——而不是在没有明确技术益处的情况下添加单独的夹具。

了解更多关于大成核心能力的信息：

• 大成模具 – 复合材料和压缩模具制造
• 压缩模具设计与制造
• 制造设备

这些页面提供了关于公司主要制造业务和设备背景的更多信息。

10. 常见问题

钻孔夹具在模具制造中起什么作用？

钻孔夹具是用于适当加工操作的辅助工件夹持和定位工具。它们帮助建立可重复的工件定位、保持稳定的夹紧，并在需要时引导钻头。它们支持模具制造，而不是取代模具的主要成型功能。

定位销如何提高钻孔一致性？

定位销为工件建立可重复的参考。当其位置、配合和接触条件适合基准方案时，它们可以减少由装夹和定位不一致引起的变化。

何时需要钻套？

当操作需要额外的刀具进入或孔对齐引导时，可使用钻套。其适用性取决于孔要求、工件几何形状、刀具配置和加工方法。

钻孔夹具能否消除所有孔位误差？

不能。夹具可以提高定位可重复性，但最终结果还取决于机床精度、刀具状态、工件变化、夹具制造质量、切削条件和检测。关键孔位必须针对适用图纸进行验证。

模具制造过程中应如何验证钻孔相关特征？

验证应遵循批准的工程图纸和检测计划。根据特征的不同，检查可能包括孔位、直径、方向、螺纹要求、与配合组件的对齐以及相关定位或引导特征的状态。

每个模具组件都需要专用钻孔夹具吗？

不需要。某些组件可以使用合适的 CNC 装夹、测头测量或其他工件夹持方法有效加工。当专用夹具解决特定的定位、可及性、可重复性或生产要求时，才应考虑使用。

选择工件夹持方法时应考虑什么？

重要因素包括组件几何形状、基准方案、孔公差、机床能力、刀具可及性、预期生产频率、夹紧稳定性和检测要求。所选方法应适合实际操作。

结论

钻孔夹具可以通过在适当操作中改善工件定位、夹紧稳定性和刀具引导来支持精密模具制造。其有效性取决于正确的基准选择、合适的夹具几何形状、兼容的加工条件以及针对工程图纸的验证。

对于模具制造商而言，这些辅助工装决策构成更广泛生产系统的一部分，包括模具设计、CNC 加工、组件检测和装配。目标是实现一致、可验证的制造质量——而不是为了使用专用夹具而使用专用夹具。
