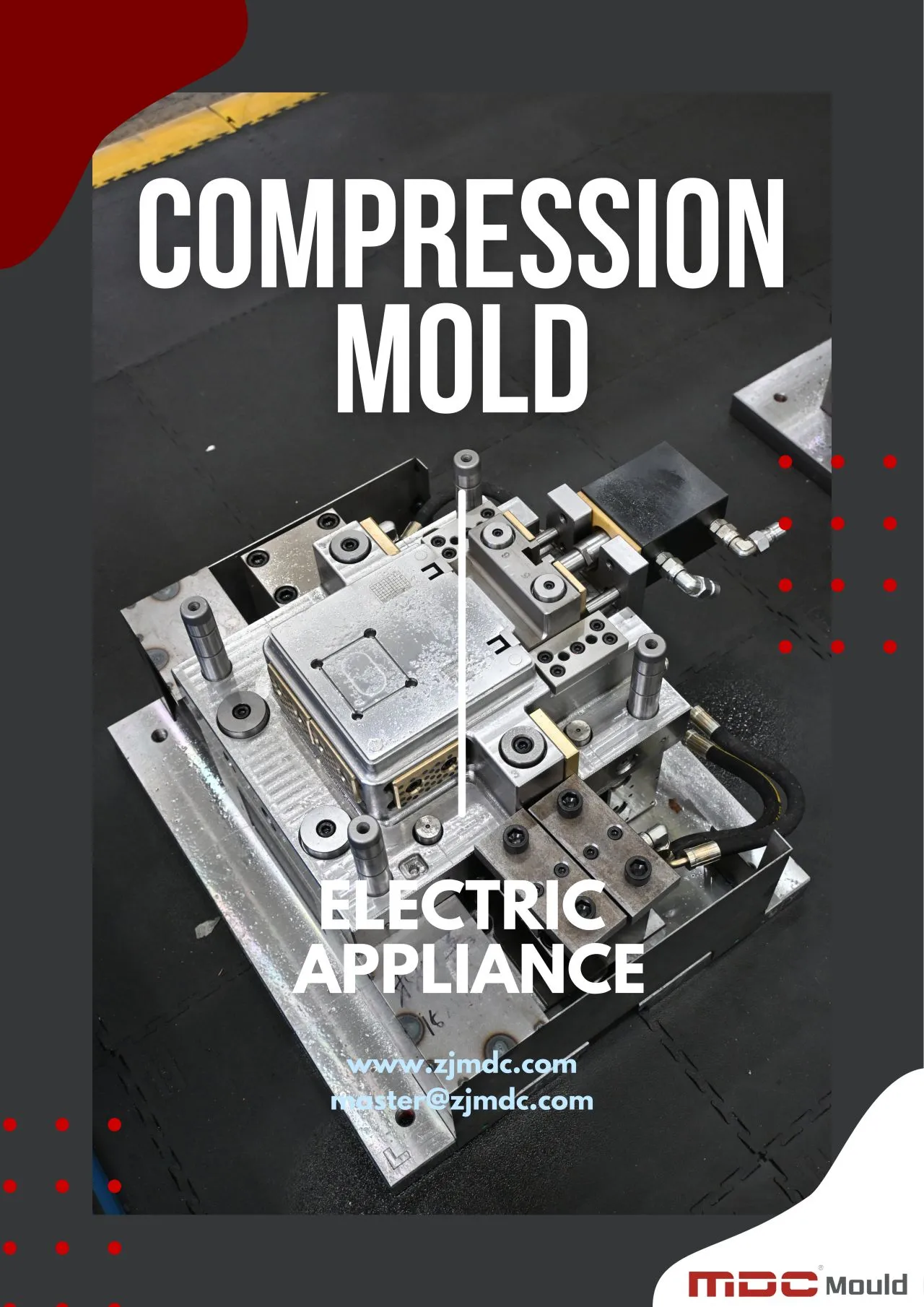

SMC仪表和电气箱盖板模压模具

为什么SMC模压模塑成型适用于电气外壳盖板

电气外壳盖板通常需要兼具机械强度、尺寸稳定性、电气绝缘性、耐热性和长期的环境耐久性。这些要求使得玻璃纤维增强热固性复合材料（如SMC）非常适合许多电气外壳应用。

与传统材料相比，SMC能够在提供结构和电气性能组合的同时，支持高效的模压模塑生产。该材料还可以模塑成带有加强筋、安装特征、凸台、开口和其他集成细节的复杂形状。

设计良好的SMC模压模具 可帮助制造商实现：

• 稳定的产品尺寸
• 均匀的壁厚
• 良好的表面质量
• 可靠的电气绝缘性能
• 可重复的生产性能
• 减少二次加工
• 高效的中大批量生产

然而，这些优势在很大程度上取决于模具的质量和模压模塑过程的控制。模具几何形状、材料流动、温度分布、排气和脱模都会影响最终的电气外壳盖板。

电气盖板模具的关键设计要求

一个电气外壳盖板从外部看可能相对简单，但其内部结构可能包含多个功能特征。安装孔、加强筋、密封区域、螺钉凸台、加强部分以及与外壳主体的接口都必须由模具精确再现。

因此，电气外壳模具 的设计应同时考虑产品几何形状和SMC在模压模塑过程中的行为。

尺寸精度

尺寸精度至关重要，因为电气外壳盖板通常必须与相应的底座、框架、垫圈、紧固系统或电气组件配合。过大的尺寸偏差可能导致装配困难或影响密封性能。

因此，模具的型腔和型芯必须按照严格控制的设计公差进行制造。在模具设计阶段也应考虑收缩补偿，以确保成型后的SMC部件达到所需的尺寸。

均匀的壁厚

壁厚直接影响电气外壳盖板的机械性能和尺寸稳定性。显著的壁厚变化可能影响材料流动、固化行为、收缩率和局部强度。

设计合理的模具有助于在整个型腔内均匀分布SMC材料，同时保持设计的壁厚结构。这对于包含加强筋、角落、凸台和加强部分的盖板尤为重要。

分型线设计

在设计电气盖板模压模具时，分型线是另一个重要考量因素。它的位置会影响飞边的形成、尺寸精度、模具维护以及成品部件的外观。

优化的分型线应在确保可靠合模的同时，最大程度地减少过多飞边，并避免干扰重要的密封或装配表面。

电气外壳盖板成型中的SMC材料流动

在模压模塑过程中，SMC材料被放入模具中，并在受控的压力和温度下进行模压。随着模具闭合，材料在固化成为最终复合结构之前流过型腔。

在设计用于电气盖板的SMC模具 时，必须仔细考虑SMC的流动行为。复杂的几何形状、较长的流动距离、狭窄的截面、加强筋以及壁厚的变化都会影响材料的分布。

材料流动不佳可能导致：

• 型腔填充不充分
• 壁厚不均匀
• 纤维分布不均
• 富树脂区域
• 表面缺陷
• 局部强度不足
• 飞边过多

因此，模具工程师在最终确定模具设计之前，会评估产品几何形状和材料填充策略。目标是实现可预测的材料流动和充分的型腔填充，同时避免产生不必要的压力集中或过多的材料移动。

SMC电气外壳模具的排气设计

排气是电气元件模压模具设计中的一个重要部分。在合模和固化过程中，空气和气体必须从型腔中排出。如果它们被截留，可能会出现表面缺陷、孔隙、填充不完全或局部质量问题。

位置恰当的排气槽为空气和气体提供了受控的排出通道，同时最大程度地减少了不必要的SMC泄漏。

对于电气外壳盖板，有效的排气有助于：

• 更好的表面外观
• 更完全的型腔填充
• 减少空气截留
• 降低表面气孔风险
• 更稳定的成型尺寸
• 提高生产稳定性

排气策略应根据型腔几何形状、材料流动方向、分型线配置和预期的生产条件来制定，而不是依赖标准的排气布置。

电气盖板模压成型中的温度控制

温度控制是生产一致SMC电气外壳盖板的最重要因素之一。由于SMC是一种热固性复合材料，成型温度直接影响树脂的流动性、固化行为、尺寸稳定性、表面质量和成型周期。

因此，SMC模压模具 应设计有加热系统，能在型腔和型芯上提供稳定且合理均匀的温度分布。不均匀的加热会导致部件不同区域以不同速率固化，增加翘曲、尺寸偏差或表面缺陷的风险。

模具均匀加热

大型电气外壳盖板通常具有相对较大的成型表面。如果温度分布不平衡，部件的不同区域可能会经历不同的固化条件。

大成在开发热系统时会考虑模具结构、型腔几何形状、加热布置和预期的生产周期。目标是在整个成型区域提供稳定的加热条件，并保持可重复的生产性能。

温度稳定性与产品一致性

稳定的模具温度有助于保持SMC流动和固化行为的可预测性。这有助于从一个生产周期到下一个生产周期保持一致的尺寸、表面外观和机械性能。

对于连续生产电气外壳盖板的生产环境，热稳定性尤为重要，因为微小的工艺变化可能会随着时间累积成更高的废品率。

电气外壳盖板的表面光洁度要求

模具表面直接影响最终SMC电气盖板的外观。电气外壳产品通常需要光滑、均匀的表面，因为它们通常是可见部件，或必须与垫圈、标签、安装硬件和其他组件配合。

因此，高质量的电气外壳模具 应提供符合客户最终产品要求的型腔表面。

根据应用需求，表面处理可能包括：

• 精密加工
• 精细研磨
• 抛光
• 纹理处理
• 局部表面处理

适当的表面处理可以改善模塑件的外观一致性，同时支持可靠的脱模。它还可以减少材料粘附，并使得在长时间生产运行中的模具维护更加容易。

表面质量与电气外壳组装

表面质量不仅仅是美观考量。电气盖板的某些区域可能需要与密封件、紧固件、框架或配合部件精确接触。因此，过大的表面不规则性可能会影响装配性能。

为此，关键的密封和装配表面应在模具设计阶段就被识别出来，而不是仅在加工后才作为精加工问题处理。

SMC电气盖板的脱模设计

可靠的脱模对于保持生产效率至关重要。固化后，SMC部件必须从模具中取出，同时不损坏边缘、加强筋、安装特征或可见表面。

设计不当的模具可能会产生过大的脱模阻力。这可能导致划痕、变形、特征损坏或生产停工。

脱模斜度

适当的脱模斜度有助于模塑的电气盖板顺利地从型腔和型芯中分离。所需的角度取决于部件几何形状、表面光洁度、纹理、材料特性和客户要求。

顶出和脱模考量

在产品结构需要在脱模时提供额外辅助的情况下，模具设计可以包含合适的顶出或脱模特征。这些特征必须小心放置，以避免损坏部件的功能或外观区域。

良好的脱模设计有助于减少：

• 部件损坏
• 生产周期中断
• 手动取出工作量
• 模具表面磨损
• 不必要的维护

模具刚性与长期尺寸稳定性

电气外壳盖板通常在重复的模塑周期中生产，这意味着模具必须在其几何形状在持续的机械和热负荷下保持稳定。

刚性良好的模压模具 可最大程度地减少压机操作过程中的变形，并有助于在长时间的生产周期中保持一致的型腔尺寸。这对于较大的外壳盖板尤其重要，因为模具尺寸和成型面积的增加会提高变形的可能性。

因此，模具结构应根据以下因素设计：

• 部件尺寸和几何形状
• 所需的成型压力
• 压机规格
• 模具钢材选择
• 加热系统布置
• 预期的生产量

足够的结构刚性支持尺寸可重复性，并有助于减少生产过程中模具的变形。

电气外壳盖板模具的材料选择

模具钢材的选择会影响加工性能、耐磨性、热稳定性、表面光洁度和模具使用寿命。应根据生产要求选择合适的材料，而不是对每种应用都使用相同的规格。

最终的材料规格还应考虑热处理、模具工作温度、生产周期、预期模具寿命和维护要求。

模具设计如何影响电气盖板质量

重点是这些因素并非独立运作。一个可靠的电气外壳盖板模具需要型腔、热系统、排气结构、分型线、表面光洁度和机械结构作为一个完整的模具系统协同工作。

电气外壳模压模具的质量控制

SMC模具 的质量直接影响由其生产的电气外壳盖板的一致性。因此，模具质量应在整个制造过程中得到控制，而不是仅仅依赖最终的目视检查。

专业的模压模具制造商 会在模具投入生产前评估关键尺寸、型腔几何形状、分型面、加热系统、排气特征、表面光洁度和装配精度。

尺寸检测

关键模具尺寸会与经批准的产品图纸和模具规格进行核对。特别关注型腔尺寸、安装特征、密封表面、镶件和分型面区域。

精确的尺寸检测有助于确保成型的SMC电气盖板满足所需的装配和功能公差。

型腔和分型面检测

对型腔表面和分型线进行检查，以识别加工痕迹、局部变形、过大的间隙或其他可能影响产品质量的状况。

精确的分型面对于控制飞边尤为重要。模具两半之间过大的间隙会使SMC材料在模压过程中逸出，并增加额外的修边工作。

加热系统验证

应在生产前检查模具加热系统，以确认设计的加热配置能够提供稳定的热条件。

温度验证有助于识别可能导致电气外壳盖板固化不一致或尺寸变化的热点或冷区。

试模

试模是电气外壳盖板模具 开发中的一个关键阶段。它提供了一个评估模具、SMC材料、成型压机和工艺参数之间实际相互作用的机会。

在试产期间，工程师可以评估：

• 材料填充行为
• 飞边分布
• 表面外观
• 壁厚一致性
• 部件尺寸
• 脱模性能
• 固化状态
• 模具温度稳定性

然后，试模结果可用于在批量生产开始前进行受控的模具或工艺调整。

常见的SMC电气盖板成型缺陷及解决方案

即使基本模具设计是正确的，如果模具条件、材料填充、温度、压力或固化参数控制不当，也可能出现生产缺陷。了解缺陷与其潜在原因之间的关系有助于工程师更有效地解决问题。

关键原则是，成型缺陷不应自动归咎于模具本身。产品几何形状、SMC材料状态、成型温度、压力、固化时间、加料策略和压机性能都可能影响最终结果。

系统性的工程方法有助于区分与模具相关的问题和与工艺相关的问题，并导致更有效的纠正措施。

电气盖板的试模与模具优化

对于复杂的电气外壳盖板，首次试模不仅仅是合格或不合格的检查。它提供了有价值的生产数据，可用于优化整个模具和成型系统。

评估材料分布

工程师检查模塑部件，以确定SMC材料是否在型腔内均匀分布。加强筋、角落、凸台和深腔特征周围的区域需要特别注意，因为几何形状的变化会影响材料流动。

检查产品尺寸

试模后测量关键尺寸，以确定模具是否正确补偿了预期的材料收缩和热效应。

如有必要，可在模具交付生产前进行模具调整。

评估表面质量

检查模塑表面的光泽度变化、凹坑、针孔、纤维外露、富树脂区域和其他可见缺陷。这些观察有助于确定是否需要额外的模具精加工、排气调整或工艺优化。

确认脱模性能

部件应能顺利地从模具中分离，无需过大的力量或造成损坏。如果发生粘模或变形，工程师可以检查脱模斜度、型腔表面状况、脱模策略和局部产品几何形状。

这种试模与优化的方法有助于将新制造的模具转变为可投产的模具系统，而不是将模具交付视为工程过程的终点。

大成电气外壳模具的制造工艺

在大成，SMC模压模具 的开发遵循一个结构化的制造过程，该过程围绕客户的产品需求和生产条件进行设计。

1. 产品和图纸审查： 分析产品几何形状、公差、材料规格和功能要求。
2. DFM分析： 检查壁厚、加强筋、凸台、脱模斜度、分型线、材料流动和脱模条件。
3. 3D模具设计： 开发型腔、型芯、镶件、加热系统、排气系统和支撑结构。
4. 材料准备： 根据生产要求选择并准备合适的模具钢材。
5. CNC加工： 按照工程规范制造模具部件和型腔表面。
6. 热处理： 在需要时进行适当的热处理，以提高硬度、耐磨性和尺寸稳定性。
7. 精密精加工： 进行研磨、装配、抛光和其他精加工操作。
8. 模具装配： 组装型芯、型腔、镶件、加热部件和其他模具元件。
9. 检测： 验证关键尺寸、对齐度、分型面和模具功能。
10. 试模： 在实际成型条件下测试模具，并评估由此产生的电气盖板。
11. 模具优化： 根据试模结果和客户要求进行必要的调整。
12. 最终批准： 在模具准备投产前完成最终检查。

这一流程使得大成能够将模具视为完整制造系统的一部分。目标不仅仅是生产一个精密加工的模具，而是交付能够支持稳定、可重复生产SMC电气外壳盖板的模具。

电气外壳盖板模压模具的应用

SMC电气外壳盖板用于那些电气绝缘、机械强度、尺寸稳定性和耐环境性至关重要的应用中。复合材料性能与模压成型效率的结合使得SMC适用于广泛的电气和工业产品。

电气配电设备

SMC外壳盖板可用于需要可靠绝缘和尺寸稳定性的电气配电设备和保护外壳。精密模具有助于保持盖板、内部组件和外壳底座之间一致的配合界面。

开关柜和控制设备

开关柜和控制设备通常需要具有精确安装特征和稳定电气绝缘性能的保护性复合盖板。模压成型允许将复杂的加强筋、凸台和功能特征集成到部件中。

仪表和电气保护外壳

SMC也适用于暴露于户外或苛刻工业环境的仪表箱和电气保护外壳。设计合理的模具支持大批量生产中均匀的壁厚和可重复的生产。

工业电气设备

工业电气系统可能需要用于电机、控制系统、电力设备和其他电气组件的定制复合盖板。定制化的SMC模具 允许制造商根据特定的尺寸、安装要求和表面规格生产部件。

制造电气盖板模具需要哪些信息？

在模具项目开始时提供完整的产品信息有助于工程师开发出更精确、更面向生产的模具解决方案。寻找电气外壳盖板模具 的客户最好能提供以下信息：

• 3D产品模型或2D工程图纸
• SMC材料规格
• 产品尺寸和关键公差
• 预期的生产量
• 可用的模压压机规格
• 所需的表面光洁度
• 电气绝缘要求
• 尺寸检测要求
• 自动或手动脱模要求
• 特殊的镶件或功能特征

初始技术信息越完整，模具工程师就越容易在制造开始前优化模具结构、材料填充、加热配置、排气和生产条件。

如何选择电气盖板模压模具制造商

选择模压模具制造商 不应仅仅是比较模具价格。模具必须在重复的压力和温度循环下可靠运行，同时保持最终电气部件的尺寸和表面要求。

在评估潜在的模具供应商时，制造商应考虑：

• 在SMC和热固性复合材料模具方面的经验
• 对模压模塑工艺的理解
• 精密CNC加工能力
• 模具钢材和热处理知识
• 加热和温度控制设计能力
• 排气和材料流动优化
• 试模和调试能力
• 尺寸检测程序
• 制造定制化模具的能力
• 技术沟通和项目支持

一个有能力的模具供应商应该能够解释的不仅仅是模具将如何制造，还有其设计如何支持所需的生产过程和最终产品质量。

为什么选择大成制造电气外壳模压模具？

大成提供定制化的SMC电气元件模压模具，将精密模具制造与复合材料成型工艺 的实践知识相结合。

我们的工程方法考虑了产品、材料、模具、压机和成型条件之间的完整关系。这使得模具决策能够根据实际生产要求做出，而不是将每个模具都视为一个孤立的加工项目。

以工程为中心的模具开发

大成在设计阶段评估产品几何形状、壁厚、加强筋、凸台、分型线、材料流动、加热要求和脱模条件。

精密制造

采用先进的CNC加工、精密精加工、研磨、装配和检测工艺来生产具有所需尺寸精度和表面质量的模具部件。

试模支持

大成通过试模和工程评估支持模具验证。试模结果可用于在模具进入常规生产之前识别填充、飞边、表面外观、尺寸和脱模方面的潜在问题。

定制化解决方案

每个电气外壳应用都有不同的产品尺寸、材料要求、生产量和压机条件。大成根据客户的具体要求开发定制化模具，而不是依赖一刀切的模具结构。

对于正在开发SMC电气外壳盖板的制造商来说，这种集成方法有助于降低模具风险，并支持更稳定的长期生产。

关于电气外壳模压模具的常见问题

什么是电气外壳盖板的模压模具？

电气外壳盖板的模压模具是一种精密模具系统，用于在受控的热量和压力下将SMC或其他热固性复合材料成型为所需的盖板几何形状。

为什么SMC适用于电气外壳盖板？

SMC能够提供机械强度、电气绝缘、尺寸稳定性和耐苛刻使用环境性能的有益组合。它还可以通过模压成型制成带有集成加强筋、凸台和安装特征的复杂形状。

设计SMC电气盖板模具时需要考虑哪些重要因素？

重要因素包括型腔精度、壁厚、材料流动、分型线设计、排气、加热、表面光洁度、脱模斜度、模具刚性、收缩补偿和脱模要求。

模具温度如何影响SMC电气盖板？

模具温度影响SMC的流动和固化行为。稳定且分布适当的温度条件有助于提高尺寸一致性、表面质量、固化均匀性和生产可重复性。

为什么SMC电气盖板会产生飞边？

飞边可能由分型面间隙、成型压力过大、模具磨损、材料填充不当或其他工艺条件引起。提高模具精度和检查成型参数有助于减少过多的飞边。

如何减少SMC电气盖板的翘曲？

翘曲可能受温度分布不均、壁厚不均、固化条件、材料收缩和模具变形的影响。改善热平衡、产品几何形状、模具刚性和过程控制可以降低风险。

大成能否制造用于电气元件的定制SMC模具？

可以。大成根据产品几何形状、材料规格、生产量、压机条件、表面要求和客户质量标准制造定制的SMC模压模具。

大成是否提供试模支持？

是的。试模可用于评估材料填充、尺寸、表面质量、飞边、固化和脱模性能，并在生产前识别潜在的模具调整需求。

结论

高质量的电气外壳盖板不仅仅需要一个形状正确的型腔。尺寸精度、壁厚、材料流动、温度控制、排气、表面光洁度、模具刚性和脱模性能必须协同工作，才能实现稳定的生产效果。

对于SMC电气元件来说，专业设计的模压模具 为可重复的制造提供了基础。适当的模具设计有助于减少尺寸偏差、改善表面质量、控制飞边、简化脱模，并支持高效的中大批量生产。

在大成，我们制造定制化的SMC模具和电气外壳盖板模压模具 以及其他复合材料部件。从最初的DFM分析和模具设计，到精密加工、试模、检测和模具优化，我们的工程团队专注于每个项目的完整生产需求。

如果您正在开发SMC电气外壳盖板，并需要一个可靠的模具合作伙伴，大成可以根据您的产品设计、材料、压机设备和生产要求，提供定制化的模具解决方案。

联系大成咨询您的电气外壳模压模具项目。
