汽车复合材料选材：纤维、树脂、工艺与模具的系统化评估框架

汽车轻量化早已不再局限于"用一种新材料替代钢材"。工程师越来越多地从整个材料体系出发进行考量：增强纤维、树脂基体、纤维结构、零件几何形状、制造工艺以及模具要求。

这一点对汽车复合材料尤为重要。玻璃纤维、碳纤维、玄武岩纤维和天然纤维都可以增强聚合物基体，但它们在刚性、强度、重量、成本、表面质量、可加工性和生产效率上的组合并不相同。

因此对制造商而言，实际问题并非简单地问"哪种纤维最强？"，更有价值的工程问题是：哪种材料体系与制造路线，能够在目标产量下稳定地生产出符合要求的汽车零件？

本文将阐述纤维选择、树脂体系、增强结构、汽车制造工艺与模具考量之间的关系，目标是提供一个用于评估汽车用纤维增强复合材料的实用框架。

1. 为什么汽车复合材料选材是系统级决策

复合材料零件并不是仅由增强纤维决定的。其最终性能取决于增强材料与基体如何协同工作，以及材料如何被加工成最终几何形状。

一个简化的复合材料体系可以拆解为：

• 纤维：提供大部分结构增强作用。
• 树脂基体：粘结增强材料、传递载荷并保护纤维。
• 纤维结构：决定增强材料的分布与取向方式。
• 制造工艺：决定材料如何成为最终部件。
• 模具：控制几何形状、尺寸、表面质量与工艺重复性。

改变其中任一要素都可能影响其他要素。例如，连续纤维复合材料可能提供出色的方向性刚度，但其材料铺放与模具要求与短纤维压制成型材料有显著差异。

同样，在实验室试样测试中表现良好的材料，未必就是高产量汽车零件的最佳选择。生产节拍、纤维取向、模具充填、尺寸稳定性、连接要求以及成本都必须一并考虑。

这正是为什么汽车复合材料选材应当从零件功能与制造策略出发，而不是从某个纤维名称开始。

2. 汽车复合材料的主要纤维体系

汽车复合材料制造中可以使用多种增强体系。它们的作用各不相同，没有哪一种纤维对所有应用都是最优的。了解复合材料模压成型是评估的起点。

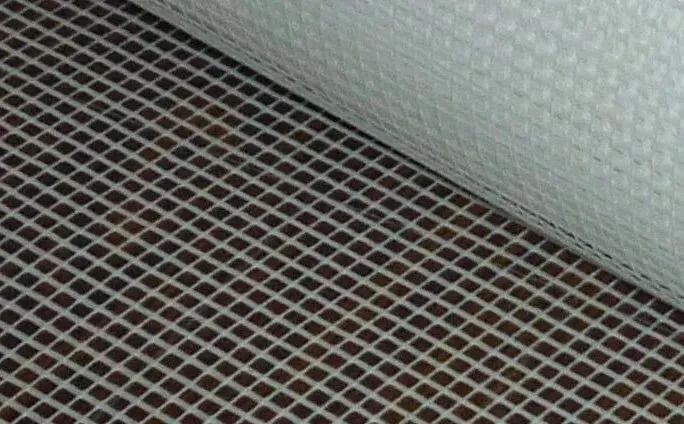

2.1 玻璃纤维增强复合材料

玻璃纤维是汽车复合材料中应用最广泛的增强材料之一，因为它在力学性能、材料成本与制造灵活性之间提供了实用的平衡。

玻璃纤维可以以不同形态供应，包括短切纤维、连续纱束、机织物、毡以及工程化增强结构。这些形态支持不同的制造工艺。玻璃纤维增强材料通常也被称为玻璃钢。

在汽车应用中，玻璃纤维增强材料可用于车身板件、结构罩盖、底盘部件、电池相关部件、前端结构以及其他需要在减重与成本、生产要求之间取得平衡的零件。

当玻璃纤维增强与面向量产的汽车成型工艺相结合时，SMC、GMT 与 LFT 是尤为重要的材料路线。

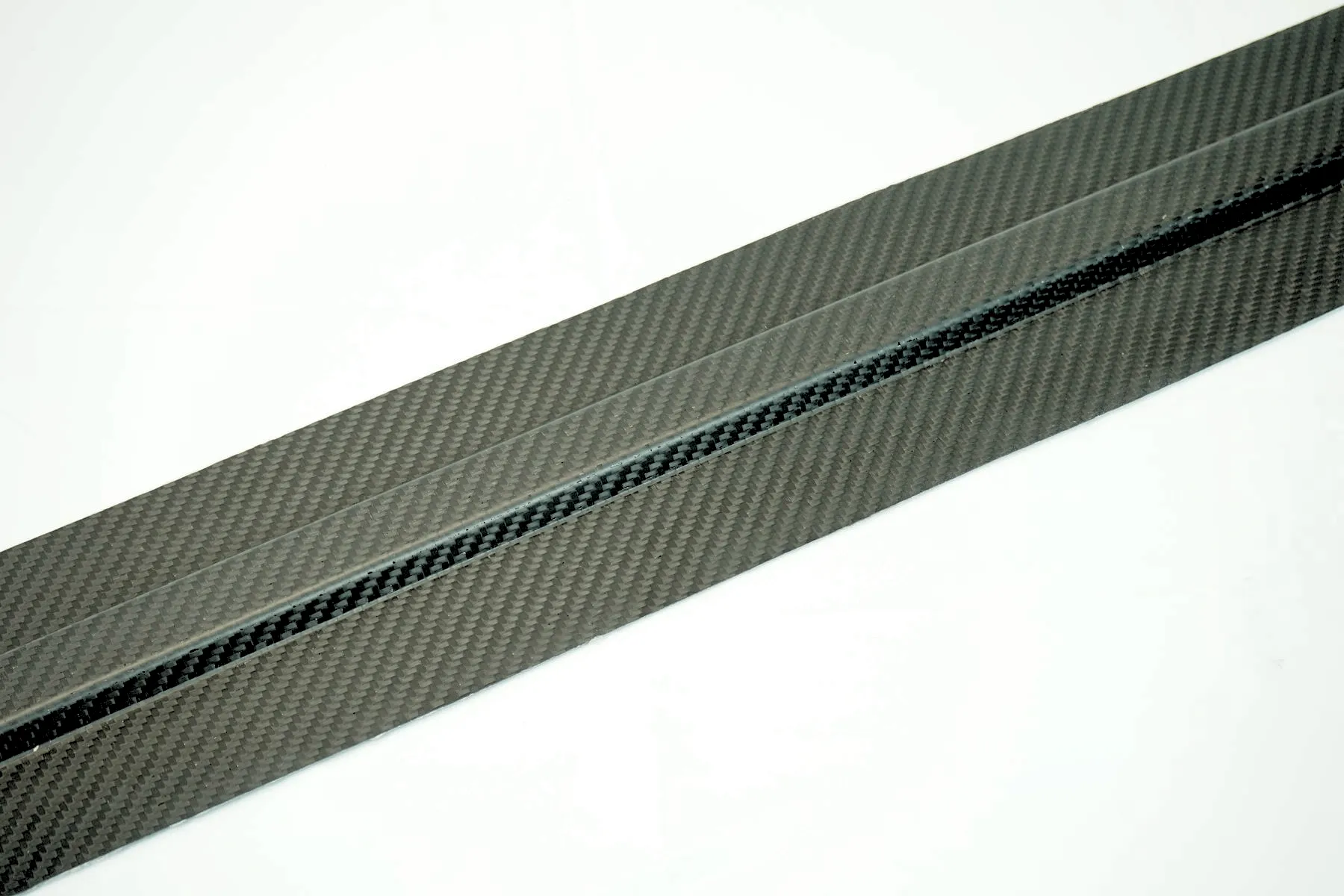

2.2 碳纤维增强复合材料

碳纤维具有高比刚度与高比强度，因此对于减重具有较高结构价值的应用颇具吸引力。

与传统玻璃纤维体系相比，碳纤维复合材料可以在刚度、密度和方向性力学性能之间提供不同的平衡。然而，材料本身只是工程决策的一部分。

碳纤维复合材料可以通过预浸料、RTM、压制成型等工艺制造。合适的路线取决于零件几何形状、纤维结构、产量、性能目标与成本要求。

在汽车量产中，碳纤维 SMC 及其他压制成型碳纤维体系表明，碳纤维并不一定意味着手工铺层或热压罐生产。

2.3 玄武岩纤维增强复合材料

玄武岩纤维由玄武岩矿石制成，可作为增强材料用于热塑性或热固性复合材料体系。

相比主流的玻璃纤维体系，玄武岩纤维在汽车领域的应用仍更具针对性，但在工程师评估具有特定力学、热学或材料成本特征的替代增强材料时，它具有一定吸引力。

视材料体系而定，玄武岩纤维可以先以短切纤维、连续增强材料、织物或其他形态供应，然后再与聚合物基体结合。

2.4 天然纤维增强复合材料

亚麻、洋麻等天然纤维可以与热塑性或热固性基体结合，用于选定的汽车内饰与半结构应用。

其吸引力不仅在于重量。材料来源、可再生含量、表面外观以及降低对化石基增强材料依赖的可能性，也会影响材料选择。

然而，天然纤维也带来其特有的制造考量。加工过程中必须控制含水率、纤维处理、热暴露与尺寸稳定性。

3. 纤维种类只是第一个问题

两种汽车复合材料可能使用相同的增强纤维，却因纤维结构与基体体系不同而表现迥异。

重要变量包括：

• 纤维长度
• 纤维体积含量或增强材料含量
• 纤维取向
• 纤维分布
• 表面处理与纤维-基体界面
• 热固性或热塑性基体
• 加工过程中的材料黏度
• 最终零件厚度与几何形状

这一区分在汽车压制成型中尤为重要。含短切玻璃纤维的材料，与含连续玻璃纤维的材料，其行为并不相同。

成型过程中，增强材料会发生移动、取向和重新分布。因此，最终的力学行为可能取决于实际流动形态，而不仅仅是标称材料规格。

这在材料选择与模具工程之间建立了直接联系。

4. SMC、GMT 与 LFT：三条不同的汽车材料路线

SMC、GMT 与 LFT 常被放在一起讨论，因为三者都可用来生产轻量化汽车部件。但它们代表的是不同的材料与工艺策略。

4.1 SMC：热固性压制成型

片状模塑料（SMC）将热固性树脂体系与短切增强材料、填料和助剂结合，形成片状成型材料。

生产时，将 SMC 料坯放入加热模具中加压。树脂体系发生化学固化，使材料形成刚性的成品部件。

SMC 适合需要相对复杂几何形状、尺寸控制、集成加强筋及其他成型特征的汽车部件。

典型应用领域包括：

• 车身与外饰板件
• 商用车部件
• 电气与防护部件
• 电池相关罩盖与壳体
• 结构或半结构成型部件

从模具角度看，SMC 模具设计需要关注料坯摆放、流动行为、排气、收缩、脱模斜度、分型面以及局部增强结构。

4.2 GMT：玻璃纤维毡增强热塑性塑料

玻璃纤维毡增强热塑性塑料（GMT）通常采用玻璃纤维毡增强的热塑性基体。材料在压制成型前被加热，随后冷却以确立最终形状。

GMT 常与汽车半结构部件相关联，此时冲击性能、重量、生产效率与材料可回收性可能是相关考量。

与热固性 SMC 相比，其加工机理不同：热塑性基体在加热时软化、在冷却时固化，而不是在成型过程中发生不可逆的化学交联。

4.3 LFT：长纤维热塑性塑料

长纤维热塑性塑料（LFT）在热塑性基体中使用相对较长的增强纤维。视制造路线而定，LFT 可以通过注射成型或压制成型类工艺加工。

对选定的汽车部件而言，LFT 可以在结构性能与热塑性加工效率之间提供有用的组合。

纤维长度的保持与取向尤为关键，因为成型工艺会影响增强材料在成品内部的分布方式。

5. 热固性 vs 热塑性：为什么基体改变制造策略

热固性与热塑性基体之间的区别不只是材料术语问题。它改变了材料在加工过程中的行为，因此也影响模具与生产策略。关于两者的系统对比，可参阅热固性与热塑性复合材料。

这正是为什么复合材料模具不应仅依据最终 CAD 几何形状来设计。在确定模具架构之前，必须先理解材料的加工行为。

6. 纤维取向可能比纤维名称更重要

复合材料通常具有各向异性。其力学性能会随增强方向的不同而发生显著变化。

连续纤维是一个明显的例子。与主载荷方向一致的增强材料可以在该方向上显著贡献刚度与强度，而不同取向则会产生不同的结构响应。

短切纤维材料的行为不同，因为纤维会在材料流动过程中旋转和重新分布。

这意味着工程师应评估：

• 主载荷方向
• 纤维取向
• 流动方向
• 加强筋与壁厚几何
• 局部厚度变化
• 孔位与安装点周围的载荷传递
• 复合材料与金属件之间的连接区域

对于压制成型的汽车零件，模腔与料坯排布会影响材料在达到最终形状之前的流动方式。因此，材料流动应在模具设计阶段就予以考虑，而不是仅当作生产阶段的问题。

7. 选材如何改变汽车零件设计

轻量化并不意味着简单地减薄壁厚。复合材料零件可以通过材料分布与结构几何的组合来实现减重。了解更多关于复合材料零件与模具设计的内容。

7.1 加强筋与局部增强

加强筋可以在不需要均匀增加壁厚的情况下提高局部刚度。但加强筋几何必须与材料流动、脱模以及局部收缩行为相兼容。

7.2 曲率与截面几何

曲面可以在保持相对较低材料厚度的同时提高刚度。该策略的有效性取决于材料体系与载荷工况。

7.3 安装与载荷传递区域

孔、紧固件、嵌件与连接点会造成局部应力集中。因此复合材料设计需要关注载荷如何进入和离开成型结构。

7.4 厚度过渡

厚度的突变会影响材料流动、收缩与尺寸稳定性。因此，设计良好的复合材料零件应在结构要求与制造约束之间取得平衡。

8. 按应用分类的汽车复合材料

以下框架说明针对不同汽车需求可以如何考虑不同的材料体系。实际选材必须依据零件的规格、使用环境与生产工艺进行验证。

更多应用示例可浏览完整的汽车模具类目。

9. 选材对复合材料模具意味着什么

最重要的工程联系之一，是材料选择与模具设计之间的关系。

针对特定复合材料工艺设计的模具，必须考虑材料如何进入模腔、流动、压缩、固化或冷却。

材料流动

短切纤维 SMC、长纤维热塑性塑料与连续纤维体系具有不同的流动特征。因此，模具布局、料坯位置与局部几何需要一并考虑，通常借助模流分析来支持。

加热与冷却

热固性压制成型需要受控加热以支持固化。热塑性压制成型需要受控的加热与冷却，以确立所需的工艺窗口与尺寸稳定性。

排气

当材料在封闭模腔内被压缩时，空气与挥发物的管理变得重要。排气策略会影响表面质量、孔隙形成与工艺一致性。

收缩与尺寸控制

复合材料可能出现与工艺相关的尺寸变化。因此模具设计需要考虑材料收缩、局部厚度、纤维取向与温度分布。

脱模

加强筋、深腔特征、倒扣与复杂表面几何会使脱模更加困难。脱模斜度与分型面的决策应在零件与材料体系仍在开发时做出。可参阅我们关于脱模挑战的说明。

10. 常见的汽车复合材料选材误区

11. 汽车复合材料选材的实用流程

一套实用的选材流程可以组织为若干工程阶段。

1. 明确零件功能。确定结构、防护、外观、电气与环境要求。
2. 明确生产目标。考虑年产量、节拍、自动化水平与制造地点。
3. 评估候选增强体系。根据实际应用，比较玻璃纤维、碳纤维、玄武岩纤维、天然纤维或混杂增强。
4. 选择基体与材料形态。确定采用 SMC、BMC、GMT、LFT、预浸料、RTM 还是其他材料路线。
5. 核查零件几何。审查壁厚、加强筋、凸台、孔、曲率、脱模斜度与连接区域。
6. 制定模具方案。评估模腔布局、分型面、加热或冷却、排气与脱模。
7. 验证制造工艺。试模与尺寸检测有助于发现仅凭 CAD 几何无法察觉的问题。

该流程可以降低选出"理论上表现良好、却带来不必要生产困难"的材料这一风险。

12. 选材与模具应同步开发

对于汽车复合材料部件而言，材料工程与模具工程之间的边界往往比看起来小得多。

以一个带有多条加强筋和安装点的压制成型零件为例。材料决定料坯如何流动，而几何形状影响这种流动。模具决定材料如何被加热、压缩、排气与脱模。这些因素在整个成型周期中相互作用。

因此，模具工程师应了解的不只是最终 CAD 模型。重要信息包括：

• 材料牌号与基体类型
• 纤维种类与纤维结构
• 材料料坯尺寸
• 目标产量
• 压机能力
• 加热与冷却要求
• 期望表面质量
• 尺寸公差
• 嵌件与紧固要求
• 脱模策略

因此，材料供应商、零件设计师与模具制造商之间的早期沟通，可以减少后期模具修改。

13. 为什么复合材料模具专业能力在汽车项目中很重要

汽车复合材料模具并不只是最终零件的负型复制。模具必须适应所选材料在制造过程中的行为。

对于大型或复杂部件，这一点尤为重要，因为材料流动、尺寸稳定性、加热均匀性与结构刚性都会影响最终结果。

大成 正是从这一制造视角来开展复合材料模具业务。对于涉及 SMC、BMC、碳纤维及其他压制成型复合材料的项目，模具开发可以与材料行为、零件几何及生产要求一并评估。

大成的制造能力包括大型 CNC 加工与高吨位压制成型配套。其设备与制造资源面向要求严苛的工业复合材料模具项目，这类项目需要将模具尺寸、结构刚性、加工精度与试模要求综合考量。

核心目标不只是制造一副与 CAD 模型相符的模具，而是开发出能够支撑稳定、可重复生产过程的模具。

14. 询价汽车复合材料模具时买家应提供什么

在询价汽车复合材料模具时，一开始就提供材料与工艺信息，可以显著提升技术评估的质量。

• 3D 零件模型与 2D 图纸
• 材料名称与牌号
• 纤维种类与增强材料含量
• SMC、BMC、GMT、LFT、预浸料、RTM 或其他工艺路线
• 零件尺寸与重量
• 所需尺寸公差
• 表面质量要求
• 年产量
• 压机尺寸与可用设备参数
• 加热与冷却要求
• 嵌件与顶出要求
• 目标模具交期

如果材料仍在评估中，还应向模具供应商提供候选材料体系以及考虑各方案的原因。这样可以在材料决策完全锁定之前，先评估模具可行性。

15. 汽车复合材料：关键工程要点

轻量化汽车部件的开发，正在从简单的材料替代转向材料与制造工程的整合。

玻璃纤维、碳纤维、玄武岩纤维与天然纤维都可以为汽车轻量化做出贡献，但它们服务于不同的工程目的。更重要的是，纤维本身并不决定最终性能。

纤维种类、基体、纤维结构、取向、零件几何、制造工艺与模具，必须作为一个相互关联的系统来评估。

对于高产量汽车生产而言，最合适的材料未必是实验室强度最高的材料，而是能够在目标产量下满足所需性能、同时保持可制造性、尺寸稳定性与经济可行性的材料体系。

这也正是为什么汽车复合材料选材应当在开发流程早期就让模具工程师参与进来。一个材料决策会影响模具设计、流动行为、加热、冷却、排气、脱模，并最终影响生产一致性。

关于汽车复合材料的常见问题

结论

汽车复合材料为制造商提供了多种轻量化途径，但成功应用不仅仅取决于选择一种高性能纤维。

增强材料、树脂基体、纤维结构、制造工艺与模具必须协同工作。对于量产部件，这种整合方法有助于工程师在重量、结构性能、可制造性、尺寸精度与生产经济性之间取得平衡。

对于复合材料模具项目，大成 通过综合考量材料行为、成型要求与模具制造要求，支持从复合材料零件设计到量产模具的过渡。
